Μια σύντομη εισαγωγή αν και το F-22 δε χρειάζεται συστάσεις

Πρόκειται για ένα δικινητήριο "air superiority fighter" , με ακροφύσια κατευθυνόμενης ώσης , εσωτερικά διαμερίσματα για την μεταφορά πυραύλων και stealth τεχνολογία.
Είναι φυσικό που δεν υπάρχουν πολλές πληροφορίες διαθέσιμες μιας και ειναι η αιχμή του δόρατος της USAF

Πηγή wikipedia:

-General characteristics

Crew: 1
Length: 62 ft 1 in (18.92 m)
Wingspan: 44 ft 6 in (13.56 m)
Height: 16 ft 8 in (5.08 m)
Wing area: 840 sq ft (78.04 m2)
Airfoil: NACA 6 series airfoil
Empty weight: 43,340 lb (19,700 kg)
Gross weight: 64,840 lb (29,410 kg)
Max takeoff weight: 83,500 lb (38,000 kg)
Fuel capacity: 18,000 lb (8,200 kg) internally, or 26,000 lb (12,000 kg) with two 2× 600 US gal tanks
Powerplant: 2 × Pratt & Whitney F119-PW-100 augmented turbofans, 26,000 lbf (116 kN) thrust each dry, 35,000 lbf (156 kN) with afterburner[N 8]

-Performance

Maximum speed: Mach 2.25 (1,500 mph, 2,414 km/h) at altitude
Range: 1,600 nmi (1,800 mi, 3,000 km) or more with 2 external fuel tanks
Combat range: 460 nmi (530 mi, 850 km) clean with 100 nmi (115 mi, 185 km) in supercruise
590 nmi (679 mi, 1,093 km) clean subsonic[N 9]
Service ceiling: 65,000 ft (20,000 m)
g limits: +9.0/−3.0
Wing loading: 77.2 lb/sq ft (377 kg/m2)
Thrust/weight: 1.08 (1.25 with loaded weight and 50% internal fuel)

[/i]

[ΦΩΤΗΣ ΚΑΛΕΥΡΑΣ]

Το έχεις σε τηλεκατευθυνόμενο να το δούμε; ή  έτσι το έβαλες;

[Δημήτρης Άρτα]

Ο Γιώργος έτσι ξεκινάει τις παρουσιάσεις του.....!!!   :
Πλήρη περιγραφή του πραγματικού και μετά το...... μοντέλο!!!!!

[Dell Gatto Grande]

Ο Γιώργος έτσι ξεκινάει τις παρουσιάσεις του.....!!!   :
Πλήρη περιγραφή του πραγματικού και μετά το...... μοντέλο!!!!!

Άλλαξα γνώμη Δημήτρη .Πρώτη φορά το F-22 θα το δείτε στο AirShow

Μιας και άρχισε το θέμα θα ανεβάζω φωτό από το cockpit που του φτιάχνω αυτές τις μέρες.
Με τα δύο vector nozzles στην ουρα και δύο jetcat p160,  δυστυχώς δεν κεντροβαρίζει  χωρίς έρμα .Για να πετά σωστά θέλει κοντά στα 350γρ+  στην μύτη.
Και επειδή το μοντέλο δεν είχε cockpit ,τώρα με τον κορονοϊό είναι ευκαιρία να το φτιάξω (αφού υπάρχει το περιθώριο βάρους μπροστά )

Σκοπός : να φτιαχτεί ένα scale πιλοτήριο
Στόχος: να τελειώσει μέχρι τέλος Μαΐου , πριν σταματήσουν τα μέτρα και δεν έχουμε πάλι ελεύθερο χρόνο από την καθημερινότητα

[Dell Gatto Grande]

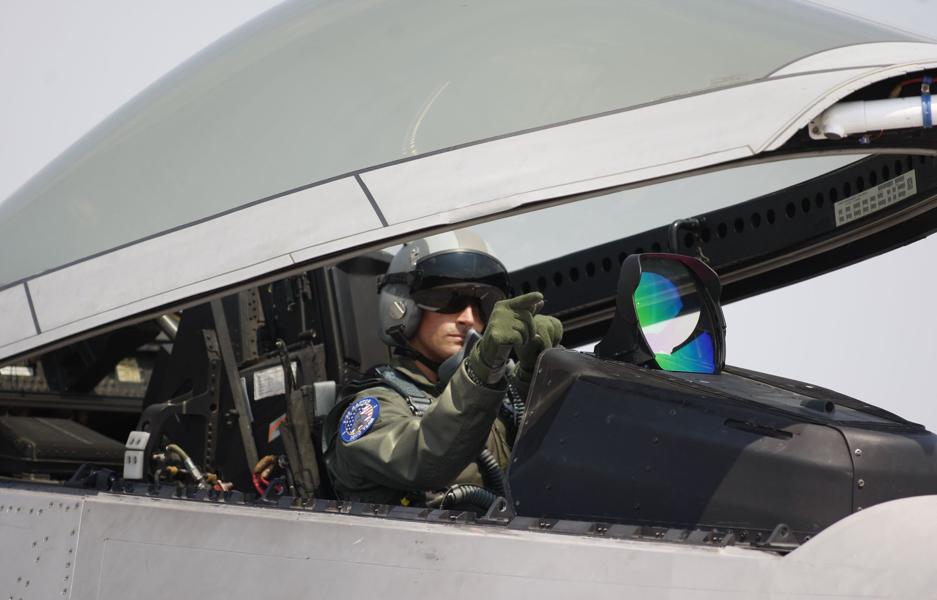

πρώτο βήμα να βρεθούν φωτό του καθίσματος .... Πράγμα όχι εύκολο όπως αποδείχθηκε γιατί απο την μια ελέγχονται όλες οι φωτογραφίες που διαρρέουν για το συγκεκριμένο μαχητικό και απο την άλλη τα στατικά μοντέλα ειναι ανακριβή .
Το κάθισμα δεν είναι το κλασικό "ACES".  Αλλά κάποια παραλλαγή ,με ανασυρόμενα pitot και διαφορετικούς γάντζους.
Φωτογραφίες μόνο αυτές

[Dell Gatto Grande]

και άλλη μια φωτό του πάνω μέρος του καθίσματος απο ενα συμβάν .




 (Ο μηχανισμός της καλύπτρας είχε κολλήσει με αποτέλεσμα να εγκλωβιστεί ο πιλότος . Η λύση ήταν να κόψουν την καλύπτρα ..)




[Dell Gatto Grande]

ready 4 painting!

[Dell Gatto Grande]

Μπουκάλa οξυγόνου




.. όλα τα κομμάτια φτιάχνονται X3 για να βγει τουλάχιστον και ενα δεύτερο πιλοτήριο.

[Dell Gatto Grande]

Foto απο το "πραγματικό" stick

[Dell Gatto Grande]

και το " φανταστικό " stick
Κολλήθηκε στο χέρι του .. χερά και θα μπουν σερβο με Υ απο aileron & elevator για να κουνιέτe mαζί με τις επιφάνειες

[Dell Gatto Grande]

Δοκιμή αποχρώσεων σήμερα για το κάθισμα
Ύφασμα " φλις " , διάφορες κορδέλες για το κάλυμμα του αλεξίπτωτου και για τις ζώνες του πιλότου.



[Dell Gatto Grande]

κάθισμα ready

[Dell Gatto Grande]



chute detail fullsize/model



[Dell Gatto Grande]

ο πιλότος με το αναμνηστικό απο την Lockheed Martin   ..που να 'ξερε τι "G" τον περιμένουν  . κορονοϊέ βάστα ακόμα κάνα δυο βδομάδες να τελειώσω

[ArgyrisGiannetakis]

Πολύ ωραίο  Γιώργο!!!!  Τι κλίμακα είνα? 1/6 ?
