Κατασκευή φορητού πολυφορτιστή για μπαταρίες Li-poly 3.7v

για τους φίλους των μοντέλων πτήσης εσωτερικού χώρου.


Τώρα τελευταία άρχισα να ασχολούμαι και με τα indoor και αισθάνθηκα την ανάγκη κάποιων συσκευών που να υποστηρίζουν αυτή μου την ασχολία. Ένα πρόβλημα είναι ότι έχω πολλές μπαταρίες και για κάθε μια από αυτές θα έπρεπε να απασχολώ ένα φορτιστή και να περιμένω πότε θα φορτίσει την μια για να του βάλω την επόμενη. Χρειάζεται 1 ώρα για την κάθε μπαταρία, σκεφτείτε πόσο χρόνο θα ήθελα για να φορτίσω και τις υπόλοιπες 5 μπαταρίες!

Πολύς χρόνος για ενδιάμεσο καφεδάκι και κουβέντα στο χώρο πτήσεων.

Μία τέτοια συσκευή είναι ένας, εύκολος σε κατασκευή αλλά και αξιόπιστος στη χρήση, φορτιστής για τις μικροσκοπικές μπαταρίες λιθίου των 3,7 V και φορτίζει τις μπαταρίες 100%.

Θα μου πείτε ο κόσμος είναι γεμάτος από τέτοιους φορτιστές. Σωστό αλλά δεν έχω βρει κανέναν που να φορτίζει 5 μπαταρίες ταυτόχρονα αλλά και ανεξάρτητα και που να κοστίζει λιγότερο από έναν, συγκρινόμενος με τους φθηνότερους του εμπορίου. Διαφορετικά θα πρέπει να αγοράσω 5 φορτιστές.

Έθεσα κάποιες προδιαγραφές και ξεκίνησα την εργασία της αναζήτησης υλικών και το σχεδιασμό της συσκευής φόρτισης. Θα έπρεπε λοιπόν να έχει μικρό μέγεθος, χαμηλό κόστος κατασκευής και πάνω απ' όλα να φορτίζει με ασφάλεια ακόμα και μπαταρίες που έχουν πέσει κάτω από τα 3 V. Επίσης επειδή θα παίρνει ρεύμα από μια μπαταρία φορητή των 12 V θα πρέπει να είναι πολύ οικονομικός σε κατανάλωση ενέργειας. Αυτές και κάποιες άλλες λειτουργίες και δικλείδες ασφαλείας έχει ο φορτιστής που σας παρουσιάζω και φορτίζει 5 μπαταρίες σε μια ώρα περίπου.

To βασικό τσιπακι του φορτιστή (BQ 24202 DGN) χρησιμοποιείται σε κινητά τηλέφωνα και το ρεύμα φόρτισης μπορούμε εύκολα να το προσαρμόσουμε αλλάζοντας μια αντίσταση (R17ΩΜ για ρεύμα 130 mAh). Το ρεύμα φόρτισης μπορεί να είναι από 10 mAh έως 500 mAh. Ένα LED μας δείχνει εάν η μπαταρία φορτίζει, φόρτισε η υπάρχει πρόβλημα με αυτή.

Το τσιπακι είναι ένας ολοκληρωμένος φορτιστής και δεν υστερεί σε τίποτα από άλλους πολυπλοκοτερους που ενδεχομένως και να το φιλοξενούν στα κυκλώματα τους.

Το βασικό κύκλωμα μπορεί να επαναλαμβάνεται τόσες φορές, όσες και οι μπαταρίες που θέλετε να φορτίζετε ταυτόχρονα. Κάθε κύκλωμα είναι μόνο για μια μπαταρία 3,7 V.λιθίου.

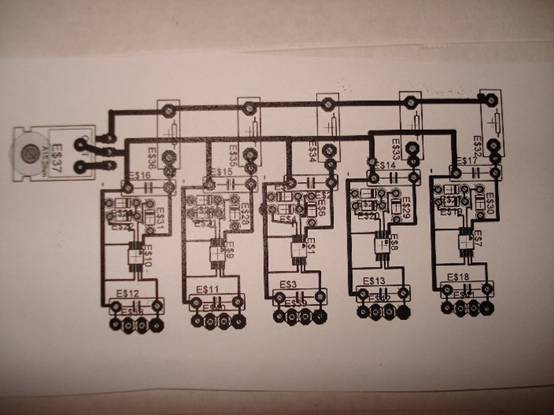

To τυπωμένο κύκλωμα για όσους θέλουν να δώσουν επαγγελματικό αέρα στην κατασκευή τους αλλά και όχι μόνο, μιας και το ολοκληρωμένο είναι σε μορφή SMT, η πλακέτα είναι σχεδόν απαραίτητη, καθώς και ένας μεγενθυτικός φακός για να μπορέσετε να το κολλήσετε. Το κύκλωμα επαναλαμβάνεται 5 φορές στη φωτογραφία.

Στην είσοδο του χρησιμοποιεί το 7806 που είναι ένας σταθεροποιητής τάσης και αντέχει για ρεύματα μέχρι 1A. Στην δική μου κατασκευή ένα 7806 τροφοδοτεί και τους 5 φορτιστές.

Πληροφορίες για το ολοκληρωμένο θα βρείτε εδώ.

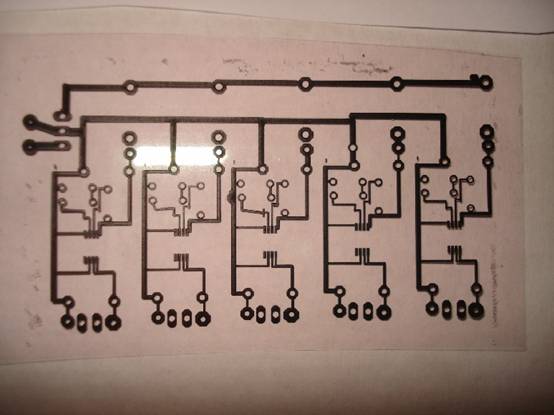

Η αντίσταση μεταξύ του 7806 και του ακροδέκτη 1 στο ολοκληρωμένο καθορίζει το ανώτερο ρεύμα που θα φορτίσουμε την μπαταρία. Για παράδειγμα 17 ΩΜ θα περάσουν ρεύμα ίσο με 130 mAh. Αλλάζοντας αυτή την τιμή είτε προς τα πάνω η προς τα κάτω μεταβάλουμε το ρεύμα αντιστρόφως ανάλογα. Μπορούμε και να βάλουμε διάφορες αντιστάσεις και να τις ενώνουμε με τζαμπερακια έχοντας έτσι την δυνατότητα διαφόρων επιλογών έντασης του ρεύματος φόρτισης. Οποιος ενδιαφέρεται να το κατασκευάσει υπάρχουν και τα PDF αρχεία (κλικ στις παραπάνω φωτογραφίες ή τις λεζάντες) τα οποία έχουν την πλακέτα και το τοπογραφικό. Δεν είναι όμως απαραίτητο μιας και το κύκλωμα είναι πολύ απλό. Αν κατεβάσετε το data page απο το παραπάνω λινκ δεν θα χρειασθείτε καμία άλλη πληροφορία.

Tα υλικά μας από http://www.rsgreece.com.

BQ 24202 DGN

LM7806 ( Θέλει μικρή ψήκτρα)

R 350ΩΜ (για το LED)

R 10ΩΜ

R* (για την ρύθμιση του ρεύματος φόρτισης)

C1, C2,=100nf

Led 3mm low current.( μέχρι 10mAh κατανάλωση)

Μικρό πλακετάκι, καλώδια, κλπ.

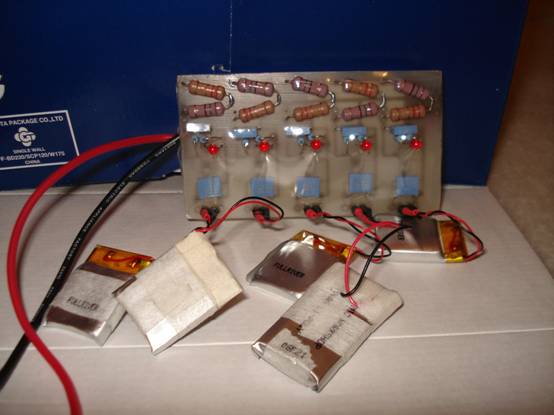

Ο φορτιστής σε λειτουργία
