Μια σύντομη εισαγωγή αν και το F-22 δε χρειάζεται συστάσεις

Πρόκειται για ένα δικινητήριο "air superiority fighter" , με ακροφύσια κατευθυνόμενης ώσης , εσωτερικά διαμερίσματα για την μεταφορά πυραύλων και stealth τεχνολογία.
Είναι φυσικό που δεν υπάρχουν πολλές πληροφορίες διαθέσιμες μιας και ειναι η αιχμή του δόρατος της USAF

Πηγή wikipedia:

-General characteristics

Crew: 1
Length: 62 ft 1 in (18.92 m)
Wingspan: 44 ft 6 in (13.56 m)
Height: 16 ft 8 in (5.08 m)
Wing area: 840 sq ft (78.04 m2)
Airfoil: NACA 6 series airfoil
Empty weight: 43,340 lb (19,700 kg)
Gross weight: 64,840 lb (29,410 kg)
Max takeoff weight: 83,500 lb (38,000 kg)
Fuel capacity: 18,000 lb (8,200 kg) internally, or 26,000 lb (12,000 kg) with two 2× 600 US gal tanks
Powerplant: 2 × Pratt & Whitney F119-PW-100 augmented turbofans, 26,000 lbf (116 kN) thrust each dry, 35,000 lbf (156 kN) with afterburner[N 8]

-Performance

Maximum speed: Mach 2.25 (1,500 mph, 2,414 km/h) at altitude
Range: 1,600 nmi (1,800 mi, 3,000 km) or more with 2 external fuel tanks
Combat range: 460 nmi (530 mi, 850 km) clean with 100 nmi (115 mi, 185 km) in supercruise
590 nmi (679 mi, 1,093 km) clean subsonic[N 9]
Service ceiling: 65,000 ft (20,000 m)
g limits: +9.0/−3.0
Wing loading: 77.2 lb/sq ft (377 kg/m2)
Thrust/weight: 1.08 (1.25 with loaded weight and 50% internal fuel)

[/i]

[ΦΩΤΗΣ ΚΑΛΕΥΡΑΣ]

Το έχεις σε τηλεκατευθυνόμενο να το δούμε; ή  έτσι το έβαλες;

[Δημήτρης Άρτα]

Ο Γιώργος έτσι ξεκινάει τις παρουσιάσεις του.....!!!   :
Πλήρη περιγραφή του πραγματικού και μετά το...... μοντέλο!!!!!

[Dell Gatto Grande]

Ο Γιώργος έτσι ξεκινάει τις παρουσιάσεις του.....!!!   :
Πλήρη περιγραφή του πραγματικού και μετά το...... μοντέλο!!!!!

Άλλαξα γνώμη Δημήτρη .Πρώτη φορά το F-22 θα το δείτε στο AirShow

Μιας και άρχισε το θέμα θα ανεβάζω φωτό από το cockpit που του φτιάχνω αυτές τις μέρες.
Με τα δύο vector nozzles στην ουρα και δύο jetcat p160,  δυστυχώς δεν κεντροβαρίζει  χωρίς έρμα .Για να πετά σωστά θέλει κοντά στα 350γρ+  στην μύτη.
Και επειδή το μοντέλο δεν είχε cockpit ,τώρα με τον κορονοϊό είναι ευκαιρία να το φτιάξω (αφού υπάρχει το περιθώριο βάρους μπροστά )

Σκοπός : να φτιαχτεί ένα scale πιλοτήριο
Στόχος: να τελειώσει μέχρι τέλος Μαΐου , πριν σταματήσουν τα μέτρα και δεν έχουμε πάλι ελεύθερο χρόνο από την καθημερινότητα

[Dell Gatto Grande]

πρώτο βήμα να βρεθούν φωτό του καθίσματος .... Πράγμα όχι εύκολο όπως αποδείχθηκε γιατί απο την μια ελέγχονται όλες οι φωτογραφίες που διαρρέουν για το συγκεκριμένο μαχητικό και απο την άλλη τα στατικά μοντέλα ειναι ανακριβή .
Το κάθισμα δεν είναι το κλασικό "ACES".  Αλλά κάποια παραλλαγή ,με ανασυρόμενα pitot και διαφορετικούς γάντζους.
Φωτογραφίες μόνο αυτές

[Dell Gatto Grande]

και άλλη μια φωτό του πάνω μέρος του καθίσματος απο ενα συμβάν .




 (Ο μηχανισμός της καλύπτρας είχε κολλήσει με αποτέλεσμα να εγκλωβιστεί ο πιλότος . Η λύση ήταν να κόψουν την καλύπτρα ..)




[Dell Gatto Grande]

ready 4 painting!

[Dell Gatto Grande]

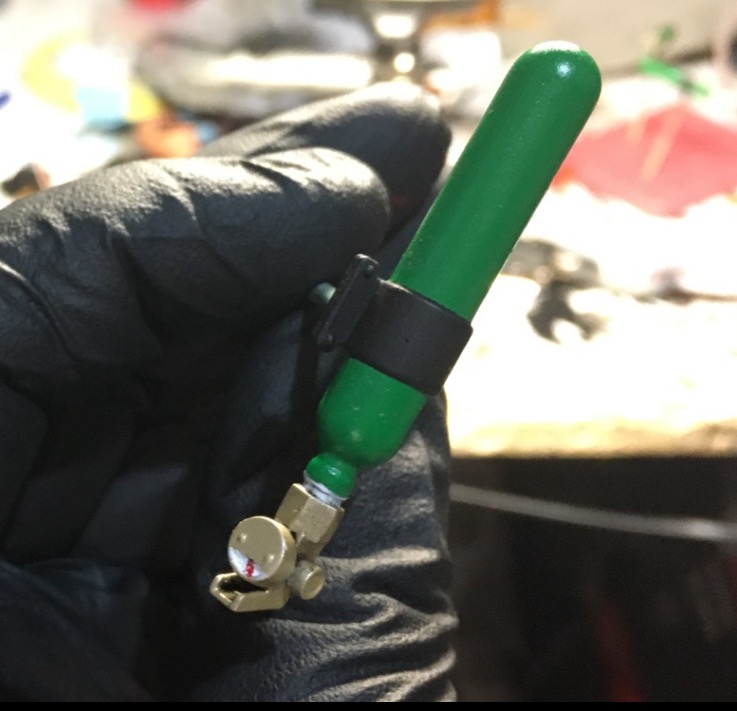

Μπουκάλa οξυγόνου




.. όλα τα κομμάτια φτιάχνονται X3 για να βγει τουλάχιστον και ενα δεύτερο πιλοτήριο.

[Dell Gatto Grande]

Foto απο το "πραγματικό" stick

[Dell Gatto Grande]

και το " φανταστικό " stick
Κολλήθηκε στο χέρι του .. χερά και θα μπουν σερβο με Υ απο aileron & elevator για να κουνιέτe mαζί με τις επιφάνειες

[Dell Gatto Grande]

Δοκιμή αποχρώσεων σήμερα για το κάθισμα
Ύφασμα " φλις " , διάφορες κορδέλες για το κάλυμμα του αλεξίπτωτου και για τις ζώνες του πιλότου.



[Dell Gatto Grande]

κάθισμα ready

[Dell Gatto Grande]



chute detail fullsize/model



[Dell Gatto Grande]

ο πιλότος με το αναμνηστικό απο την Lockheed Martin   ..που να 'ξερε τι "G" τον περιμένουν  . κορονοϊέ βάστα ακόμα κάνα δυο βδομάδες να τελειώσω

[ArgyrisGiannetakis]

Πολύ ωραίο  Γιώργο!!!!  Τι κλίμακα είνα? 1/6 ?

[Dell Gatto Grande]

Πολύ ωραίο  Γιώργο!!!!   Τι κλίμακα είνα? 1/6 ?

Eυχαριστώ φιλαράκι !
Το μοντέλο ειναι 1/7 και ο πιλότος ευτυχώς του ταιριάζει (γιατι οι συγκεκριμένοι έχουν και καλή λεπτομέρεια σε σχέση με κοινούς  ῞jumbo-look"  )

[Dell Gatto Grande]

Ήρθαν και οι αιτίες της καθυστέρησης, 6 μικρά κοσμήματα / οθόνες , θα κοσμούν το πιλοτήριο δείχνοντας ακριβός ότι και οι λειτουργιές του full-size .

Υψηλής ευκρίνειας "80K true to life colours" !


...άντε να τελειώνουμε γιατί έφυγε ο κορονοϊός και δεν υπάρχει χρόνος παρά μόνο για μπάνια και πτήσεις

[Dell Gatto Grande]

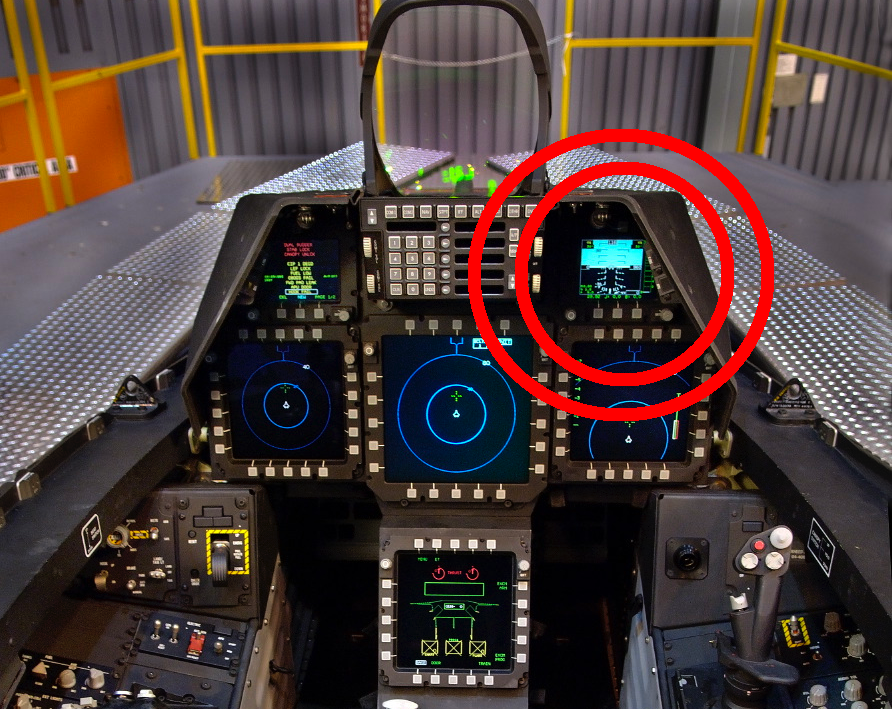

Φωτό ο εξομοιωτής του F-22 στο Eglin Air Force Base της Αμερικής που διακρίνονται τα U.F.D "up frond displays" .

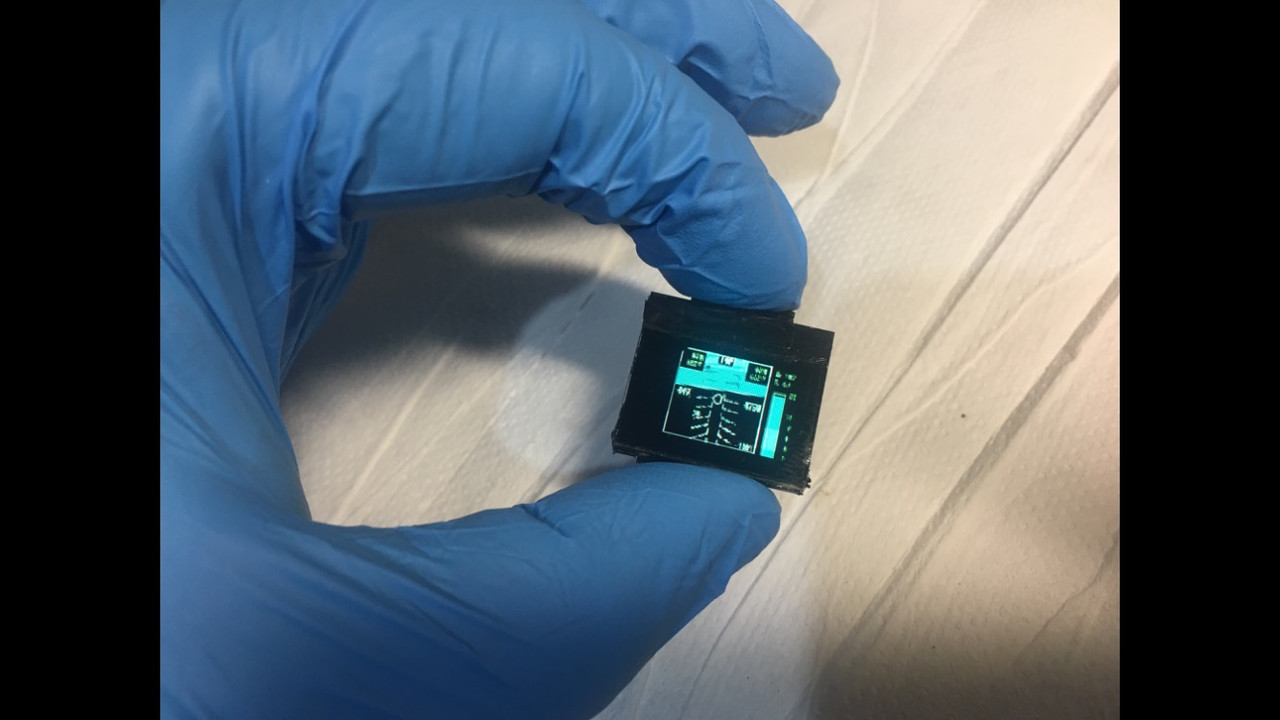

Και η δεξιά UFD οθόνη του μοντέλου που δείχνει ακριβός οτι και το full size machine!     "scale makes the difference between models and ugly toys!"

-Μέγεθος οθόνης: 20mm Χ 18mm !
-βάρος : μόλις 2 γραμμάρια !
-HD display!

Συνέχεια το πάνελ και τα περιφερειακά όργανα   ... μόλις έρθει το φύλο abs

[Dell Gatto Grande]

 χαλκομανίες έτοιμες

[Dell Gatto Grande]

συνέχεια abs μπροστινό κάλυμμα

[Dell Gatto Grande]


τριμμένο ασταρωμένο  ...αναμονή να έρθουν οι αλενοβιδες

[ΗΑWK 100]



[carapis]

   ..., καλά το πάς, σταγόνα σταγόνα μας το δείχνεις...., χαχαχαχαχαααα....!!!

  Χρησταρας

[Dell Gatto Grande]

   ..., καλά το πάς, σταγόνα σταγόνα μας το δείχνεις...., χαχαχαχαχαααα....!!!

  Χρησταρας

Καλημέρα φιλαράκι ,το πιλοτήριο εχει τελειώσει αλλά είμαστε διακοπές , τα υπόλοιπα απο Σεπτέμβριο !

Πάρε σταγόνα βιδεο την οθόνη της παραπάνω φωτογραφίας!

Οχι οτι να᾽ναι    Scale μέχρι και στην λειτουργία !



.

[Dell Gatto Grande]

Καλό μήνα σε όλους ! Eπιστροφή στα προτζεκτ

Συνεχίζουμε με το ICP που μεταφράζετε σε " integrated control panel " .
foto to "full-size"



Μετάφραση τα κουμπιά απο αριστερά προς τα δεξιά :

-com1 com2 , συχνότητες επικοινωνίας,

-nav = navigation πλοήγηση

-STPT ( steering points) σημεία αναφοράς

-IFF ( Identification Friend or Foe ) εκπεμπόμενο σήμα αναγνώρισης προς άλλα συστήματα αεράμυνας

-ALT  αλτίμετρο

-HUD head up display

-OTHR καύσιμα , ώρες άφιξης και λοιπά

-DVR  καταγραφικό

Πληροφορίες έγκυρες απο τους φίλους της Lockheed Martin στο AthensFlyingWeek



[Dell Gatto Grande]

άφτερμαθ: κορονοϊός - F22 Raptor ICP σημειώσατε X

[Dell Gatto Grande]



[Dell Gatto Grande]

scale detailing

[Pylex]

Ωραίο ρε φίλε αλλα πολύ λάδι και απο τηγανίτα τίποτα....

[Dell Gatto Grande]

Μάλλον δεν διάβασες το δεύτερο post μου στην πρώτη σελίδα του θέματος. Το αεροπλάνο θα παρουσιαστεί ξεχωριστά .
Η τηγανίτα ειναι η κατασκευή των δυο super scale λειτουργικών πιλοτήριων ! (λόγος που δεν κατάλαβα το korono-lockdown   )
Εδώ δεν υπάρχουν μπακαλίστικες λύσεις στις οθόνες ενω οι σημάνσεις που βλέπεις γύρο απο τους διακόπτες έχουν ύψος μονό.. 4 δεκατα    ... θέλουν κόλπο / κόπο   στην τοποθέτηση αλλά γίνετε .

[Dell Gatto Grande]

Καλά νέα   απο αύριο  επιτέλους νέο korono-lockdown   το οποίο σημαίνει χρόνο να ασχοληθούμε με φτιάξιμο

Σειρά εχει το HUD που δεν είχα προλάβει να τελειώσω και το κάλυμμα πίσω απο το πιλοτήριο που...... μόλις αποφάσισα !,  να φτιάξω     scale και αυτό

[JS 46]

Ελπιζω ότι το (καλα νεα από αυριο επιτελους νέο lock down.......) αναφερθηκε ως αστειο διοτι εάν το ενοεις, για να κανει καποιος κατασκευες τοτε παμε χαμενοι.

Καλη συνεχεια.

[ArgyrisGiannetakis]

Πολύ Ωραίο Γιωργο!! ZΖητω το Lockdown!!!  Χρούτσου Χρούτσου !!!Γιατί δεν το έκαναν 2 μήνες? χαχχαχαχχαχα Λιστα με ψώνια ...Μπαλσες κόλλες αλουμίνια ντίζες σωληνακια.....Χαρτι υγείας!

[Dell Gatto Grande]

Ελπιζω ότι το (καλα νεα από αυριο επιτελους νέο lock down.......) αναφερθηκε ως αστειο διοτι εάν το ενοεις, για να κανει καποιος κατασκευες τοτε παμε χαμενοι.

Καλη συνεχεια.

Φίλε ανώνυμε πρέπει να βλέπουμε το ποτήρι μισογεμάτο και το χιούμορ πάντα βοηθάει σε αυτό
Όσο για το εάν πάμε χαμένοι ή όχι ... ματαιότης ματαιοτήτων τα πάντα ματαιότης

[Dell Gatto Grande]

Πολύ Ωραίο Γιωργο!! ZΖητω το Lockdown!!!  Χρούτσου Χρούτσου !!!Γιατί δεν το έκαναν 2 μήνες? χαχχαχαχχαχα Λιστα με ψώνια ...Μπαλσες κόλλες αλουμίνια ντίζες σωληνακια.....Χαρτι υγείας!

που το πας και αυτό το φαινόμενο με το χαρτί υγειάς    Σε λίγο θα μπει και χρηματιστήριο

βιδεάκι απο το cockpit εν λειτουργία

[ArgyrisGiannetakis]

Φίλε Γιωργο εκπληκτικό!!!!Απο τα καλύτερα που εχω δει!!!Συγχαρητήρια!

[kolotoympas]

Απίστευτο!


[hpergm]

Πολύ ωραίο Γάτε! Άντε να δούμε και το σκάφος, ε;

[gliderguider]

Kαταπληκτικό!

[Greekjets]

Γιώργο πραγματικά φανταστικό!!!Μπραβο σου!!!

[CMarkop]

άντε γεια
Εγώ πάντως δεν θα το έβαζα στο αεροπλάνο αλλά θα πέταγα την τηλεόραση και θα έβλεπα αυτό κάθε βράδυ να παίζει
Απίστευτο

[JS 46]

Ελπιζω ότι το (καλα νεα από αυριο επιτελους νέο lock down.......) αναφερθηκε ως αστειο διοτι εάν το ενοεις, για να κανει καποιος κατασκευες τοτε παμε χαμενοι.

Καλη συνεχεια.

Φίλε ανώνυμε πρέπει να βλέπουμε το ποτήρι μισογεμάτο και το χιούμορ πάντα βοηθάει σε αυτό
Όσο για το εάν πάμε χαμένοι ή όχι ... ματαιότης ματαιοτήτων τα πάντα ματαιότης

Σαμουρης Γιαννης

[Dell Gatto Grande]

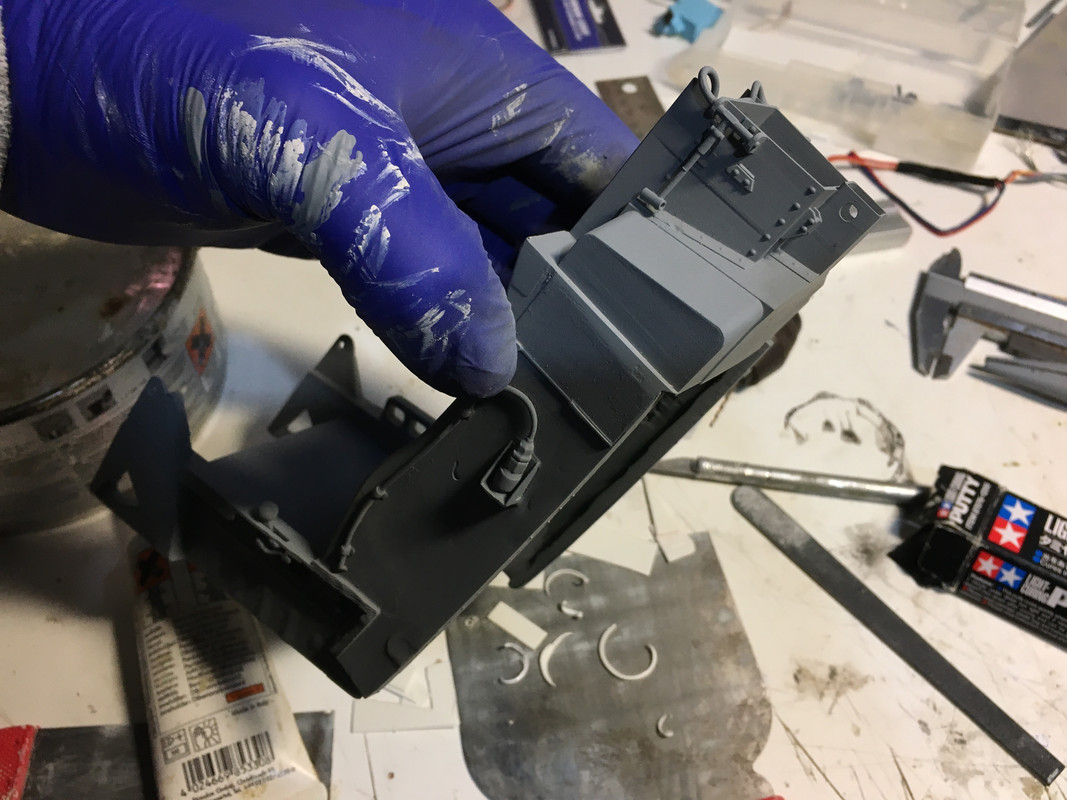

Καλησπέρα καλή χρονιά , συνέχεια με το πίσω τμήμα
Ευτυχώς μερικές φωτό σε στατικά φόρουμ για το 1/48 Hasegawa F-22 ,  δείχνουν το σχήμα που έχει το φιλτροκουτι .

[Dell Gatto Grande]

Δουλεύτηκε σε ένα πηλό που λέγετε "monster-clay".
Οι ιδιότητες του εκτος απο τις αντικολλητικές μιας και περιέχει κερί , ειναι να αλλάζει και σκληρότητα με την θερμοκρασία .

[Dell Gatto Grande]

πρωτότυπο και καλουπακι

[Dell Gatto Grande]

και το κομμάτι μας

[Dell Gatto Grande]

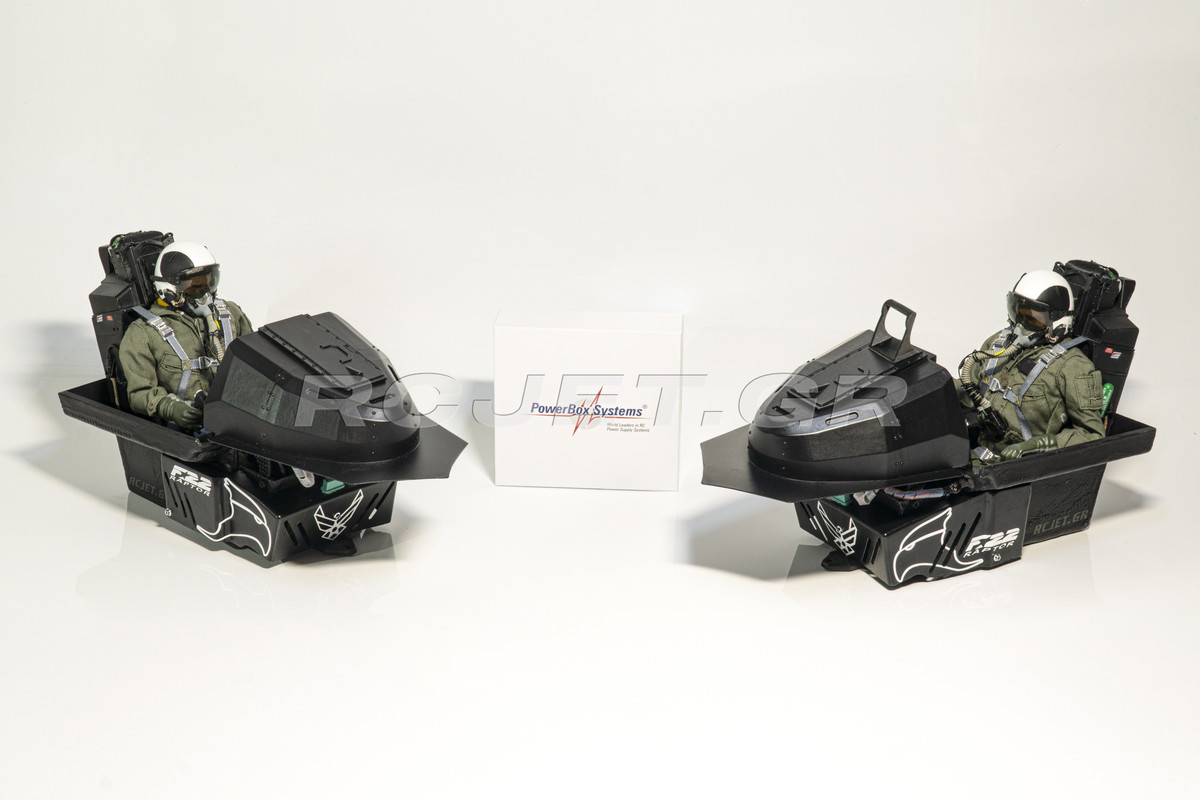

Η συμβολή του scale πιλοτήριου στην γενική εμφάνιση του F22 ειναι τόσο δραματική που αποφάσισα ( πάντα σε συνένωση με τα lockdowns  )  να αναβαθμίσω και τα υπόλοιπα .
Είκοσι οθόνες ερχονται να αναβαθμίσουν και "αυτό" της φωτό και με περισσότερες λειτουργίες

[Dell Gatto Grande]

rivets και και ενα πανί για την προσομοίωση του φίλτρου
ασταρομένο έτοιμο για βάψιμο

[Dell Gatto Grande]

Αναβάθμιση του pilot με το demo-team και την πουλάδα
